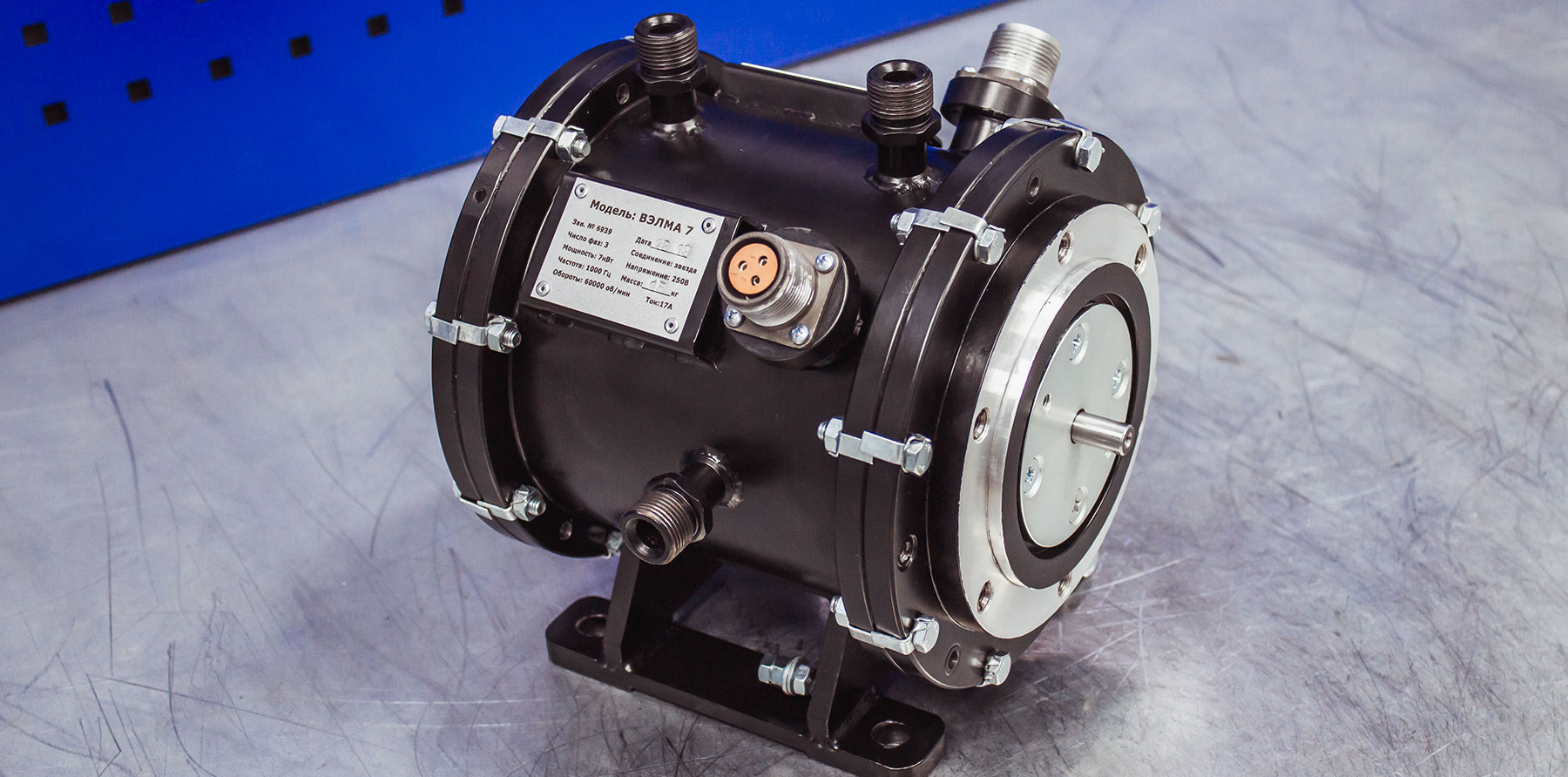

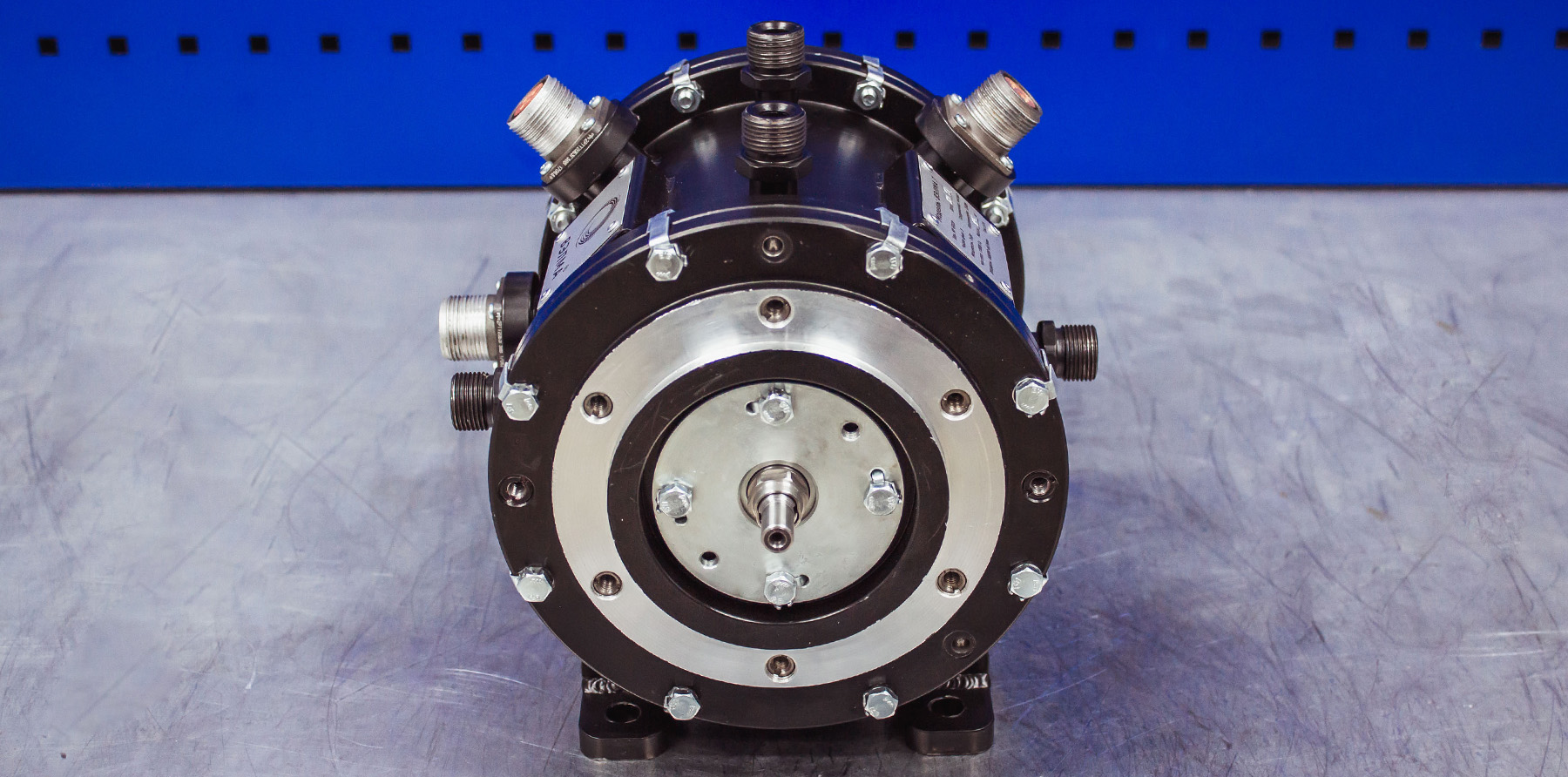

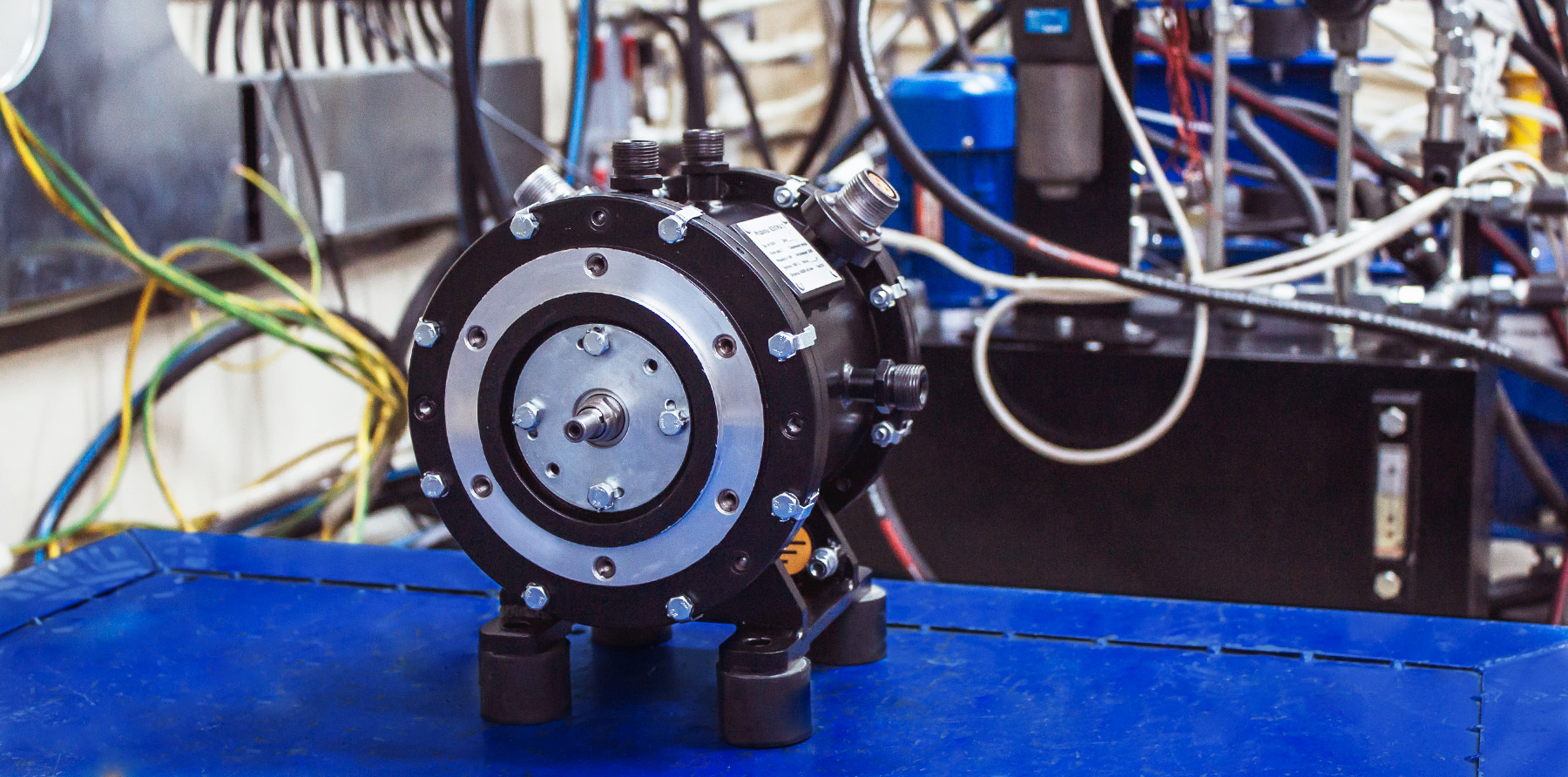

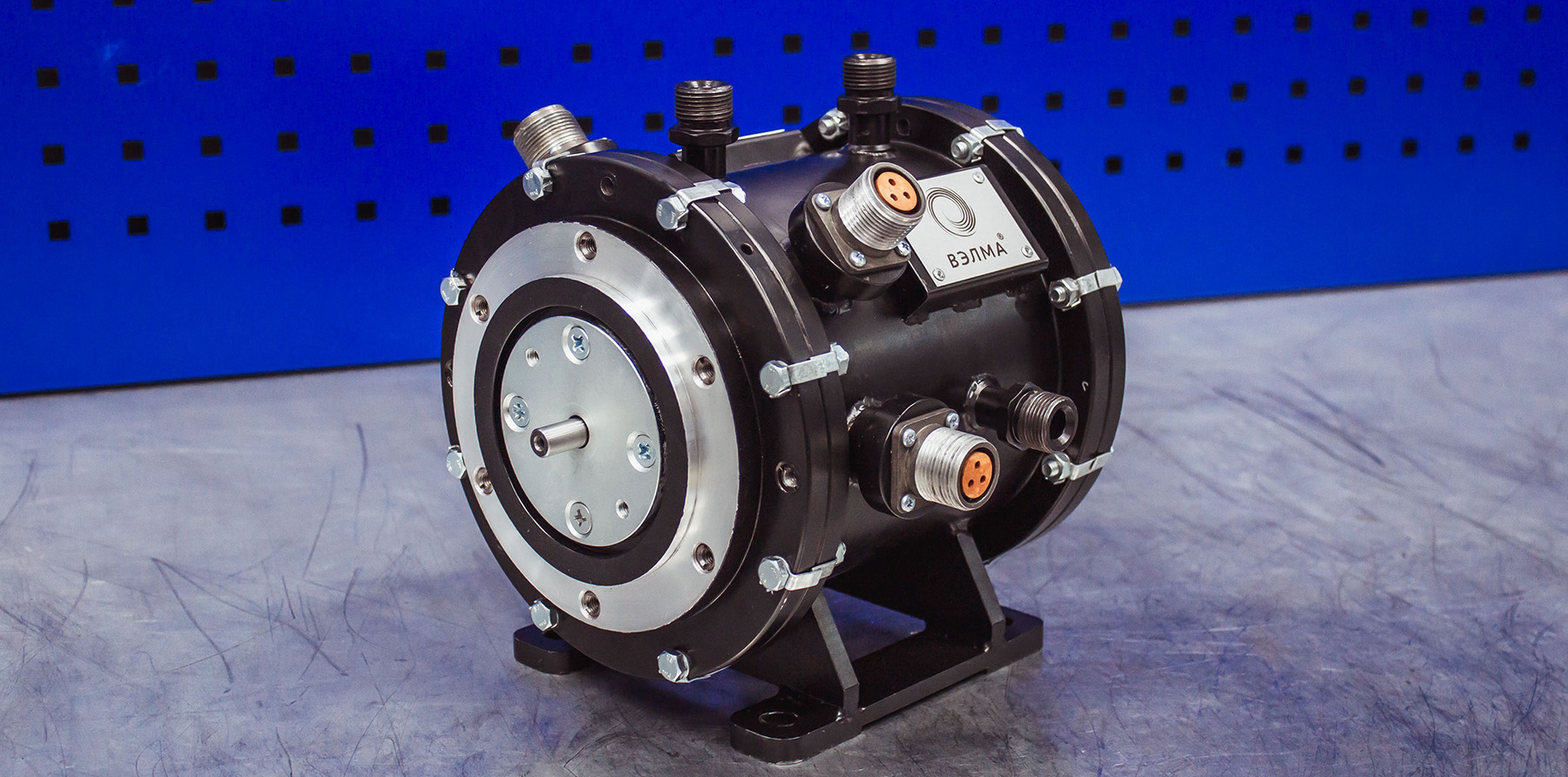

Электрогенератор ВЭЛМА 7
Изделие является синхронной обратимой электрической машиной с возбуждением от высококоэрцитивных постоянных магнитов. Опоры ротора – гибридные шариковые подшипники. Охлаждение и смазывание подшипниковых опор осуществляется подачей масла от маслосистемы. Охлаждение изделия – воздушное.
Изделие предназначено для работы в режиме для преобразования электрической энергии, в механическую энергию вращения (двигательный режим). Устанавливается на стенд для испытания колес газотурбинных установок, соединяется с испытуемым изделием с помощью высокоскоростной сильфонной муфты.
Основные параметры и размеры изделия
| Наименование параметра | Величина параметра |
| Номинальная мощность, кВт | 7 |
| Номинальное фазное напряжение, В | 220 |
| Число фаз | 3 |
|
Электрический КПД (без учета потерь ротора на трение) на максимальной мощности |
97% |
| Номинальная частота вращения вала ротора, об/мин | 60 000 |
| Рабочая частота вращения вала ротора, об/мин | 28 600 |
| Максимальная частота вращения вала ротора, об/мин | 65 000 |
| Габаритные размеры, (ДхШхВ) мм, не более | 234х232х217 |
|
Масса электродвигателя, кг, не более
|
16 |
