Электрогенератор ВЭЛМА 100

Система генерирования электрической энергии ВЭЛМА 100 предназначена для снабжения потребителей, подключенных к микрогазотурбинной установке, электроэнергией заданного вида и качества согласно ГОСТ 32144-2013. Изделие обеспечивает первоначальное раскручивание газотурбинного двигателя электрогенератором в двигательном режиме до частоты вращения, необходимой для запуска газотурбинного двигателя и последующего преобразования электрической энергии, вырабатываемой электрогенератором в электрическую энергию промышленного стандарта.

В состав изделия входят: электрогенератор, преобразователь частоты, блок управления, блок коммутации, LC-фильтр и трансформатор

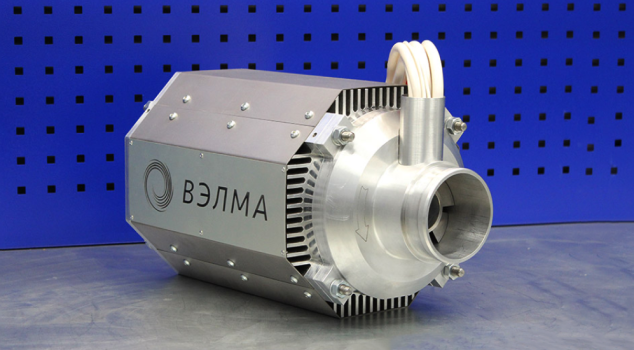

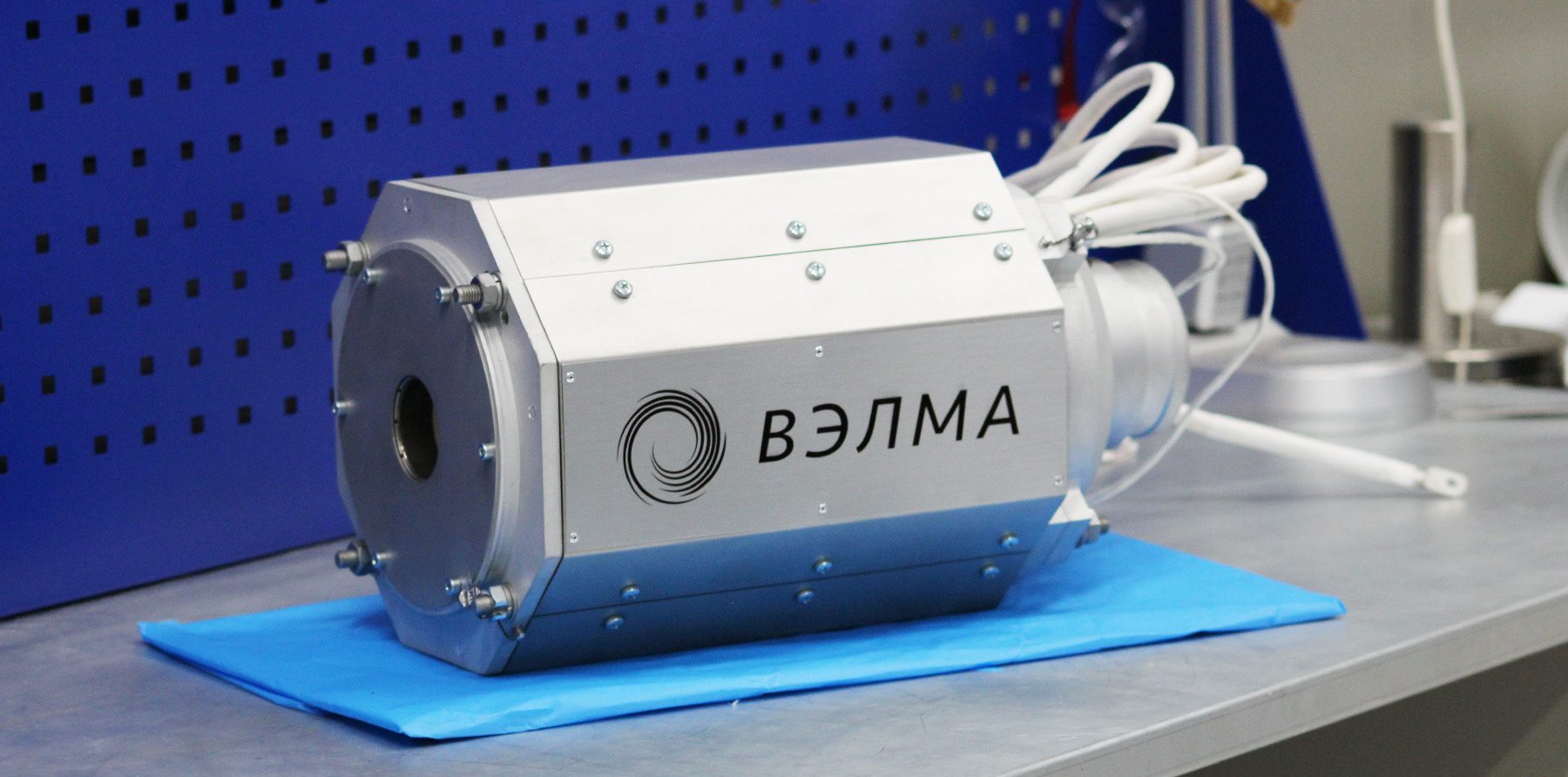

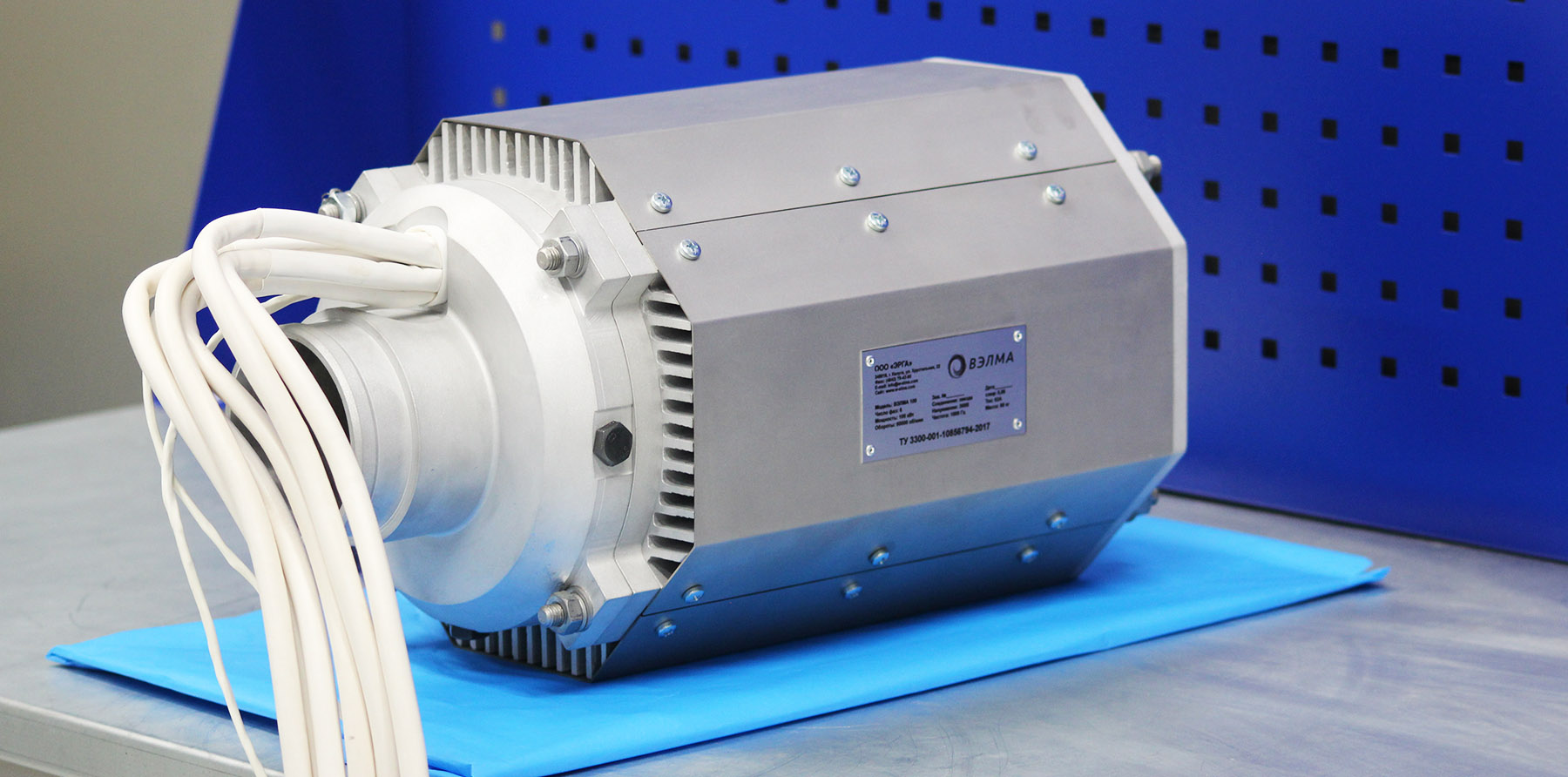

Электрогенератор предназначен для преобразования механической энергии турбокомпрессора в электрическую энергию (генераторный режим) и для преобразования электрической энергии в механическую энергию вращения (двигательный режим). Генератор является синхронной обратимой электрической машиной с возбуждением от высококоэрцитивных постоянных магнитов. Ротор генератора установлен на двух радиальных газодинамических подшипниках.

Преобразователь частоты может работать в двух режимах – стартерном и генераторном. В стартерном режиме обеспечивается запуск электрогенератора в двигательном режиме для предварительного расскручивания газотурбинного двигателя. В этом режиме преобразователь частоты питается от внешней промышленной электрической сети или от высоковольтной акумуляторной батареи. При переходе в генераторный режим происходит переключение на питание от электрогенератора и формирование электроэнергии заданного вида и качества на выходе изделия.

Управление изделием осуществляется от панели оператора, расположенной на блоке управления или по цифровому каналу связи (RS-485 ModBus RTU).

Основные параметры и размеры изделия

Наименование параметра	Величина параметра
Номинальная мощность в «генераторном» режиме, кВт	100
Номинальная частота вращения вала ротора генератора, об/мин	60 000
Напряжение выходное трехфазное в «генераторном» режиме, В	400
Номинальная частота выходного напряжения в «генераторном» режиме, Гц	50
Качество электроэнергии и предельные отклонения	ГОСТ 32144-2013
Мощность в «стартерном» режиме, кВт не более	30
Номинальная частота тока в «стартерном» режиме при питании от сети, Гц	530
Номинальная частота тока в «стартерном» режиме при питании от высоковольтной аккумуляторной батареи (700 В), Гц	700
Время нарастания выходной частоты от 0 до 530 Гц, с не более	20
Габаритные размеры (ДхШхВ) мм, масса, кг, не более:
Электрогенератор	450х240х240, 40
Преобразователь частоты	420х360х650, 51
Блок управления	380х360х640, 35
Блок коммутации	400х240х600, 23
LC-фильтр	440х414х555, 142
Трансформатор	840х500х730, 490
Источник бесперебойного питания	220х400х510, 15
Номинальная потребляемая мощность, ВА:
При работе системы внутреннего обогрева	250
При работе изделия	490
